作用：
純后級功率放大器是對音頻信號進行自然放大然后輸出給揚聲器的設備。輸入的音頻信號必須是經過前置放大后的音頻信號，其是廣播系統中最重要的設備。
功能描述：
1、通過LCD實時顯示設備溫度和輸出音量。
2、具有RCA插口、XLR插口，特別增加平衡輸入/輸出接口。
3、具有70V、100V定壓輸出和4-16Ω定阻輸出。
4、輸出音量采用數字調節方式，具有32級數字音量。
5、具有人性化的指示功能：包括信號指示，保護指示，失真指示，電源指示等功能。
6、具有完善的輸出短路保護、過載及過熱多重保護功能。
7、配置高速智能削波限壓器，提供更大的動態范圍，使機器輸出功率平均值大幅提高。
8、具有散熱風扇強制啟動功能，保護產品穩定工作。
9、獨具NTC溫度自動控制電路設計，使機器溫度更低，工作更穩定可靠。
10、特有功率疊加功能設計：兩臺純后級功率放大器可通過功率聯機的方式使輸出功率增一倍，節省用戶布線
11、工作量和費用(定制功能)。
12、具有遠程開/關機、遠程總音量調節、遠程溫度檢測及超溫報警顯示功能。
13、具有短路信號激活開機功能。
技術指標：
|
設備型號
|

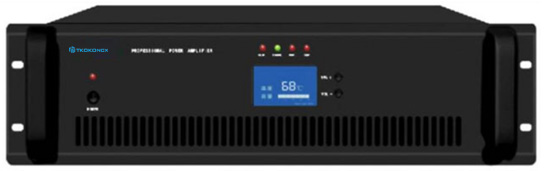

TD-8600
|
|
額定輸出功率
|
1000W
|
|
輸出方式
|
70V(4.9 ohms(Ω)) 100V(10 ohms(Ω))定壓輸出/4-16Ω定阻
|
|
線路輸入
|
10k ohms(Ω) 0.775V (0 dB) ,不平衡
BALANCE: 10k ohms(Ω)10V,平衡
|
|
線路輸出
|
10k ohms(Ω) 0.775V (0 dB) ,不平衡
|
|
音量控制
|
32級，數控，可通過DC-8000進行遠程控制
|
|
頻率響應
|
50Hz-18KHz（±2dB）
|
|
非線性失真THD
|
＜0.5% at 1KHz，1/3的額定輸出功率
|
|
信號噪聲比S/N
|
＞85dB
|
|
阻尼系數
|
200
|
|
電壓上升率
|
15V/μS
|
|
輸出調整
|
＜3db，從無信號靜態工作狀態到滿負荷工作狀態
|
|
功能控制
|
LCD顯示屏一個,電源開關鍵一個，音量調節鍵2個（VOL+、VOL-），工作模式選擇鍵1個，聯機控制接口一個，短路電源激活口一個，地址設置開關一個（２位）
|
|
保護
|
AC FUSE×20A×1，負載短路，溫度過高
|
|
冷卻方式
|
DC 12V風扇強制風冷方式
|
|
指示燈
|
電源:‘POWER’, 削頂:‘CLIP’,信號:‘SINGAL’,保:‘PROT’,高溫:‘TEMP’
|
|
電源線
|
(3×1.5 mm2)×1.5M (標準)
|
|
電源
|
AC 220V±10% 50-60Hz
|
|
電源消耗
|
＜1350W
|
|
機器尺寸
|
133(H)×496(W)×483(D) mm
|
|
凈重
|
25Kg
|
|
毛重
|
27.5Kg
|
|
